مبدل حرارتی صفحه‌ای واشر دار (GPHE) دستگاهی است که برای انتقال حرارت بین دو یا چند جریان سیال (مایع یا گاز) استفاده می‌شود. این دستگاه از صفحات فلزی نازک و موجدار تشکیل شده است که توسط واشرها از هم جدا شده و در یک قاب فشرده می‌شوند. با جریان سیالات از طریق کانال‌های تشکیل شده بین صفحات، حرارت از سیال گرم‌تر به سیال سردتر منتقل می‌شود. طرح موجدار روی صفحات سطح انتقال حرارت را افزایش داده و باعث ایجاد آشفتگی در جریان سیال می‌شود که در نتیجه کارایی را بهبود می‌بخشد.
عملکرد
مواد مختلف
برای کاربردهای گوناگون.
یکی از عوامل اصلی که تأثیر مستقیمی بر نرخ انتقال حرارت دارد، انتخاب جنس صفحات است. انتخاب مواد برای این اجزاء برای عملکرد بهینه و طول عمر بسیار مهم است. با درک خواص و کاربردهای مواد مختلف، مهندسان می‌توانند مبدل‌های حرارتی را برای نیازهای فرآیندی خاص بهینه سازی کنند.
برخی از مواد اصلی که استفاده شده‌اند عبارتند از: فولادهای ضد زنگ (304L، 316L، 321، 410 و …)، SMO (فولاد ضد زنگ فوق آستنیتی)، آلیاژهای تیتانیوم و حتی مواد پلیمری.
مشخصات فنی
صفحات
صفحات در یک مبدل حرارتی صفحه‌ای (PHE) معمولاً …
صفحات
صفحات در یک مبدل حرارتی صفحه‌ای معمولاً از فلزات مقاوم در برابر خوردگی ساخته می‌شوند. فلز خاص مورد استفاده به سیالات فرآوری شده و شرایط عملیاتی بستگی دارد. مواد رایج عبارتند از:
| جنس صفحات | کاربردهای معمول |
|---|---|
| فولاد ضد زنگ 316L | کاربرد عمومی، فرآوری مواد غذایی، لبنیات |
| فولاد ضد زنگ 304L | کاربرد عمومی، فرآوری مواد غذایی |
| آلیاژهای نیکل (مثلاً Hastelloy C-276) | محیط‌های خورنده، فرآوری شیمیایی |
| آلیاژهای تیتانیوم | کاربردهای آب دریا، مواد شیمیایی تهاجمی |
واشرها
واشرها نقش حیاتی در آب‌بندی کانال‌های سیال بین …
واشرها
واشرها نقش حیاتی در آب‌بندی کانال‌های سیال بین صفحات ایفا می‌کنند. انتخاب جنس واشر به سازگاری سیال، دما و فشار بستگی دارد. مواد رایج واشر و کاربردهای آنها در جدول زیر خلاصه شده است:
| جنس واشر | دمای عملیاتی | کاربردها |
|---|---|---|
| SBR | 15- تا 70 درجه سانتیگراد | آب |
| NBR | 18- تا 100 درجه سانتیگراد | آب، سیالات پایه روغن معدنی، چربی‌ها، روغن‌های گیاهی و حیوانی، روغن سیلیکون |
| NBRLT | 45- تا 100 درجه سانتیگراد | |
| HNBR | 24- تا 150 درجه سانتیگراد | نفت خام، آب، سیالات پایه روغن معدنی، چربی‌ها، روغن‌های گیاهی و حیوانی، روغن سیلیکون |
| EPM/EPDM | 50- تا 150 درجه سانتیگراد | آب، بخار اشباع شده، الکل‌ها، اسیدهای آلی و معدنی، حلال‌های قطبی، محیط‌های قلیایی |
| Viton | 18- تا 200 درجه سانتیگراد | چربی‌ها و روغن‌های معدنی، هیدروکربن‌های آروماتیک و کلردار، نفت، اسیدها |
طراحی و نوآوری
شرکت طاها قالب، تولیدکننده پیشرو مبدل‌های حرارتی صفحه‌ای واشر دار (GPHE)، طیف گسترده‌ای از محصولات را برای پاسخگویی به نیازهای مختلف صنعتی ارائه می‌دهد. این شرکت از نرم‌افزارهای پیشرفته برای طراحی و بهینه‌سازی دقیق استفاده می‌کند. محصولات طاها قالببا استفاده از مواد با کیفیت بالا و تجهیزات پیشرفته تولید می‌شوند که عملکرد و دوام برتر را تضمین می‌کند. این شرکت همچنین دارای یک پرس هیدرولیک در مقیاس بزرگ است که امکان تولید مبدل‌های حرارتی با فرمت بزرگ را فراهم می‌کند.
ویژگی‌های محصول
طراحی صفحات
علم پشت صفحات ما
شیار تعلیق به میله راهنما
محفظه نشتی
ورودی/خروجی
به منظور کاهش افت فشار پورت،
پورت‌های ورودی/خروجی بهینه شده‌اند.
ناحیه اصلی انتقال حرارت
برای افزایش تلاطم سیال و ضریب انتقال حرارت،
طرح جناغی شکسته طراحی و ثبت اختراع شده است.

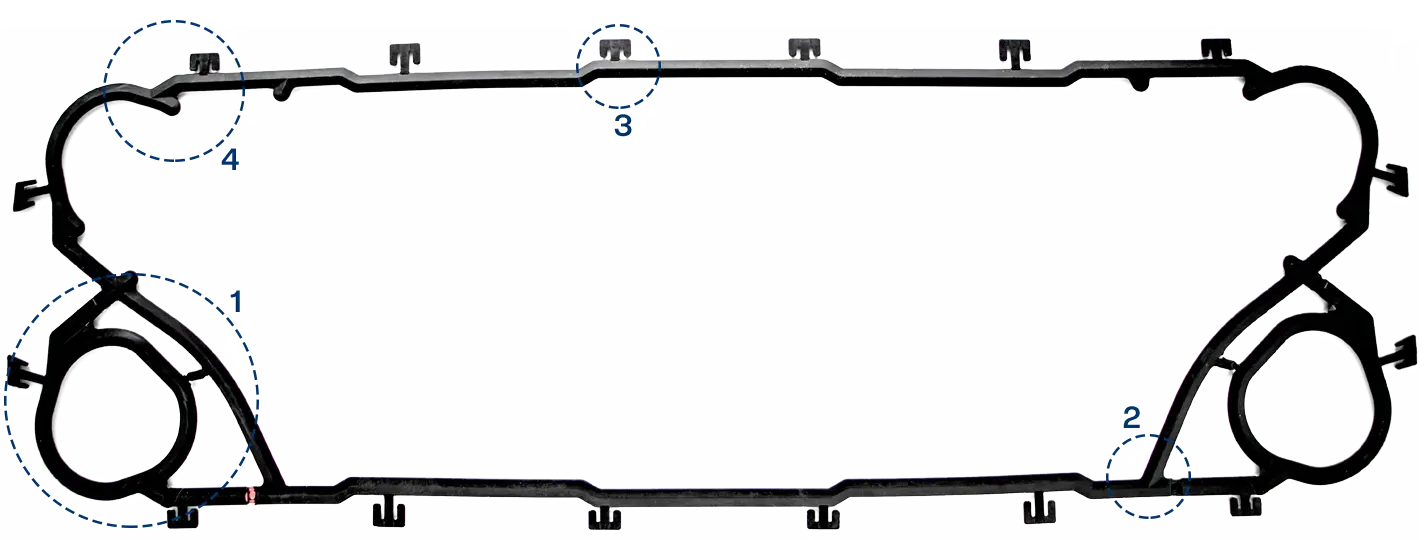

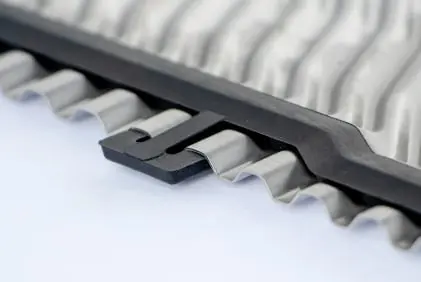

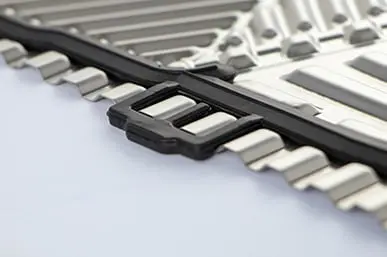

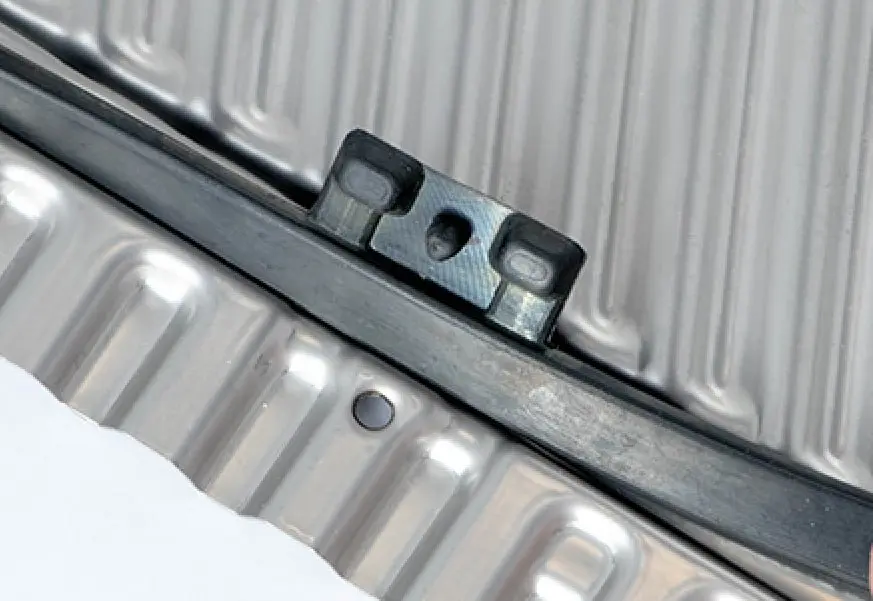

واشر نصب شده در شیار صفحه
به منظور آب‌بندی صحیح صفحات، واشرهای TGT
به طور منحصر به فرد طراحی و تولید می‌شوند. این امر
منجر به نگهداری آسان، هزینه کمتر و فشار عملیاتی بالاتر می‌شود.
ناحیه توزیع
ناحیه توزیع طرح صفحات TGT باعث می‌شود جریان
به طور یکنواخت‌تری از کل صفحه عبور کند.

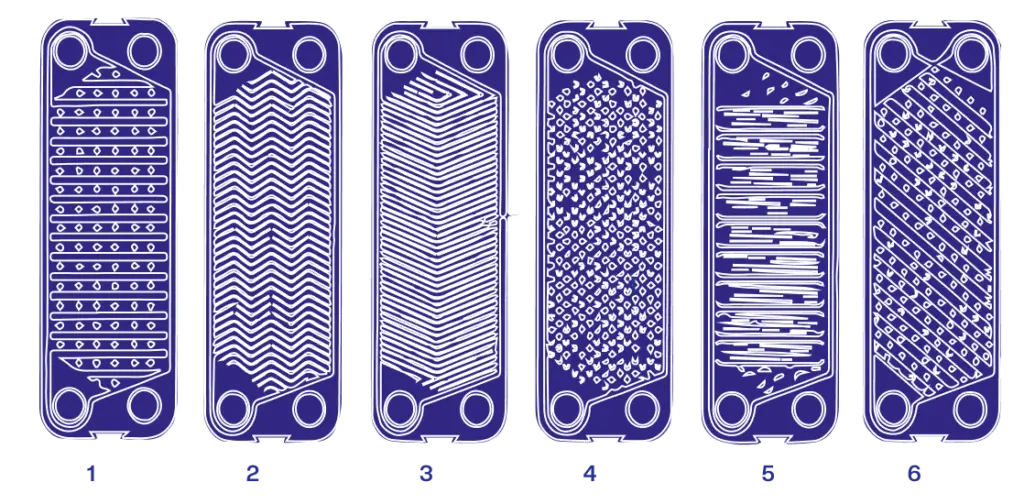

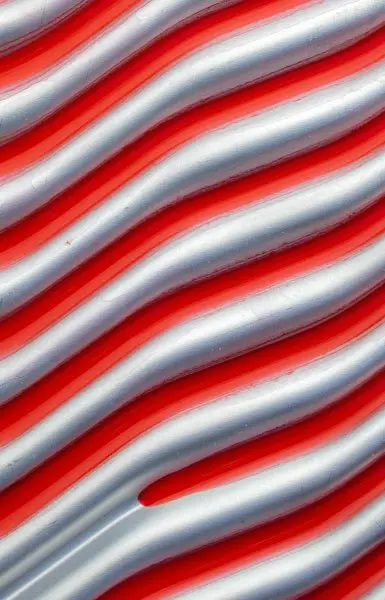

انواع صفحات
تخته موجدار

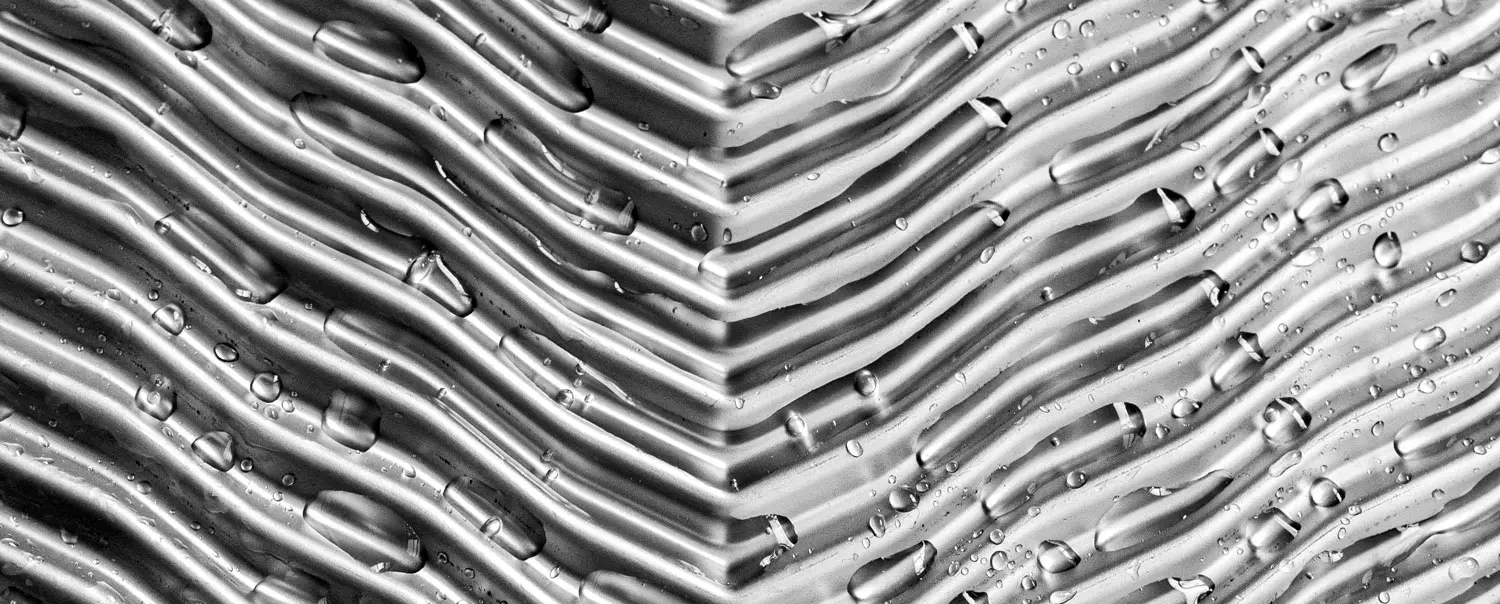

این الگو شبیه یک تخته موجدار، با مجموعه‌ای از برآمدگی‌ها و فرورفتگی‌های برجسته است.
جناغی یا شاه ماهی
این الگو با یک الگوی V شکل یا شاه ماهی مشخص می‌شود.
تخته موجدار با موج‌های ثانویه
این الگو نوعی تغییر یافته از الگوی تخته موجدار است، با موج‌های کوچک‌تر اضافی.
زیگزاگ
همانطور که از نامش پیداست، این الگو از مجموعه‌ای از خطوط یا چین‌های زیگزاگ تشکیل شده است.
برآمدگی‌ها و فرورفتگی‌ها
این الگو دارای برآمدگی‌های برجسته و فرورفتگی‌های مربوطه است.
تخته موجدار مایل
این الگو یک الگوی تخته موجدار است که با زاویه نسبت به جهت جریان اصلی قرار دارد.
ویژگی‌های واشر

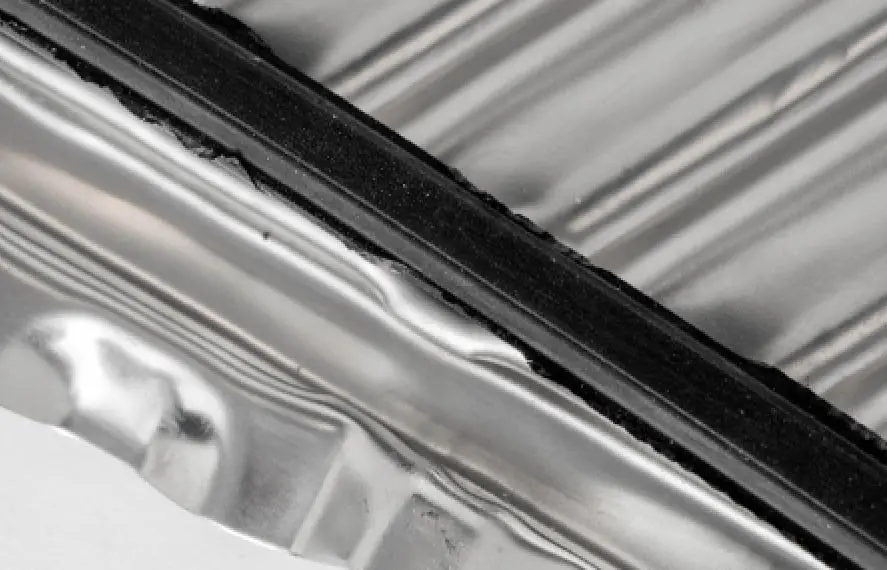

واشرهای ما با یک پروفایل بیضی منحصر به فرد مهندسی شده‌اند که به طور کامل مکمل صفحات تخصصی طاها قالب است و بازده انتقال حرارت را به حداکثر می‌رساند.
پروفایل به‌روز شده واشر، آب‌بندی استثنایی را تضمین می‌کند، از نشتی جلوگیری می‌کند و عملکرد مطلوب را ارائه می‌دهد.
فرمولاسیون اختصاصی واشر ما عملکرد استثنایی را در دماها و فشارهای بالا ارائه می‌کند و از استانداردهای صنعت فراتر می‌رود.
طراحی نوآورانه واشر طاها قالب خطر نشتی را به حداقل می‌رساند و فرآیند مونتاژ را ساده می‌کند و در زمان و تلاش شما صرفه‌جویی می‌کند.
انواع واشر
برای اطمینان از عملکرد مطلوب در طیف گسترده‌ای از کاربردها، طاها قالب انواع مختلفی از مواد واشر را ارائه می‌دهد. انتخاب جنس واشر به سیال خاص مورد استفاده، دما و شرایط فشار بستگی دارد.
اندازه‌های مبدل حرارتی صفحه‌ای (PHE)
چه چیزی ما را متمایز می‌کند؟
مزایای طاها قالب
طراحی
طراحی کامل مبدل حرارتی صفحه‌ای
طاها قالب رویکردی جامع به طراحی و ساخت مبدل‌های حرارتی صفحه‌ای واشر دار خود دارد. با طراحی هر جزء در داخل شرکت، از الگوهای پیچیده صفحه گرفته تا مجموعه‌های قاب مستحکم، طاها قالب عملکرد و قابلیت اطمینان مطلوب را تضمین می‌کند. این سطح از کنترل امکان سفارشی‌سازی دقیق برای برآورده کردن نیازهای فرآیندی خاص، مانند پاستوریزاسیون و همگن‌سازی محصولات لبنی و نوشیدنی‌ها را فراهم می‌کند.
ویژگی‌های طراحی ثبت‌شده
چسب ثبت شده
Taha-GLUE®: چسب ثبت شده و بدون کلر TGT از خوردگی مبدل حرارتی (HE) جلوگیری می‌کند.
چسب ثبت شده
Taha-GLUE®: چسب ثبت شده و بدون کلر TGT از خوردگی مبدل حرارتی جلوگیری می‌کند.

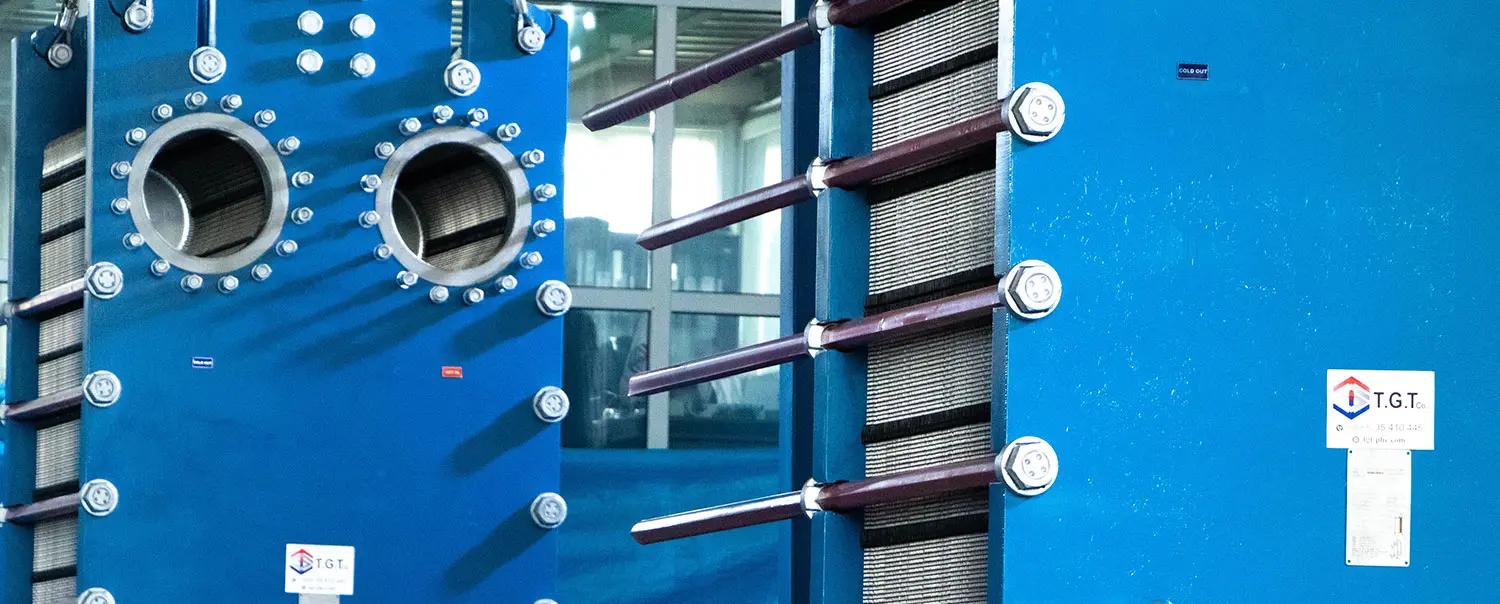

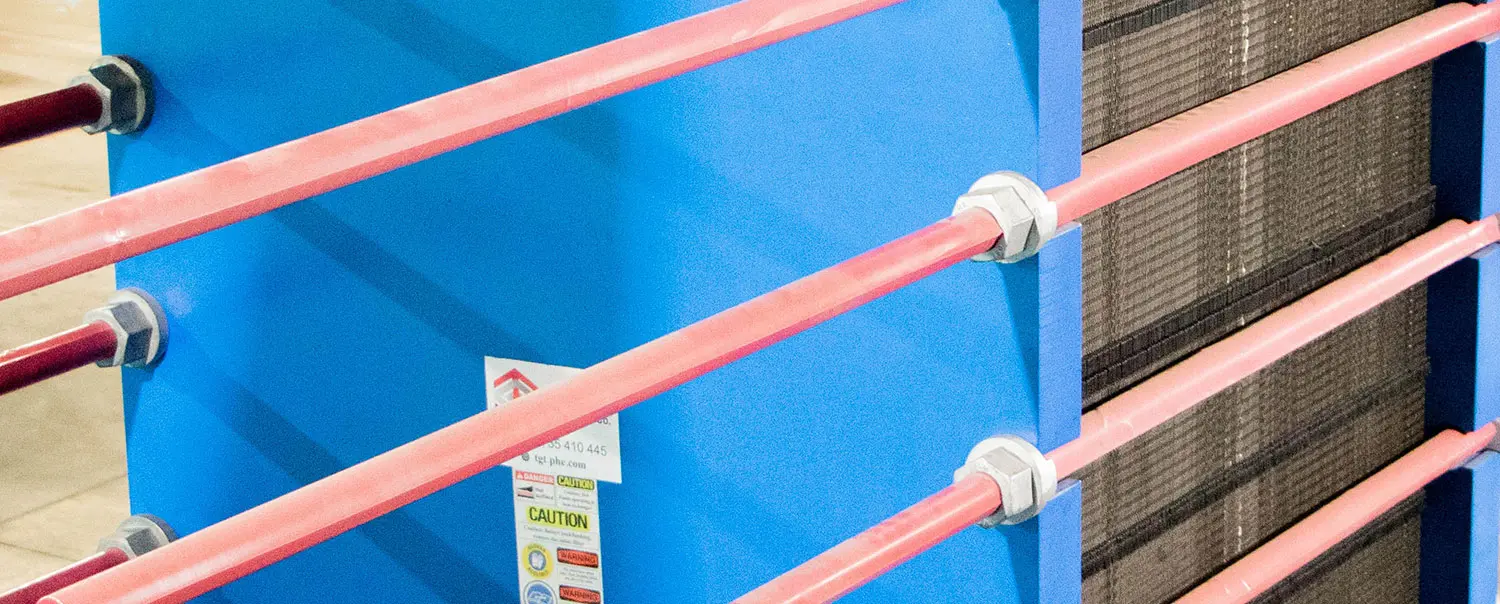

قاب‌های ثبت شده
واشرهای TGT: پروفایل بهبود یافته، آب‌بندی برتر، عملکرد بدون نشتی.
صفحات ثبت شده
صفحات GPHE ثبت شده TGT: طراحی بهبود یافته، عملکرد بهینه.

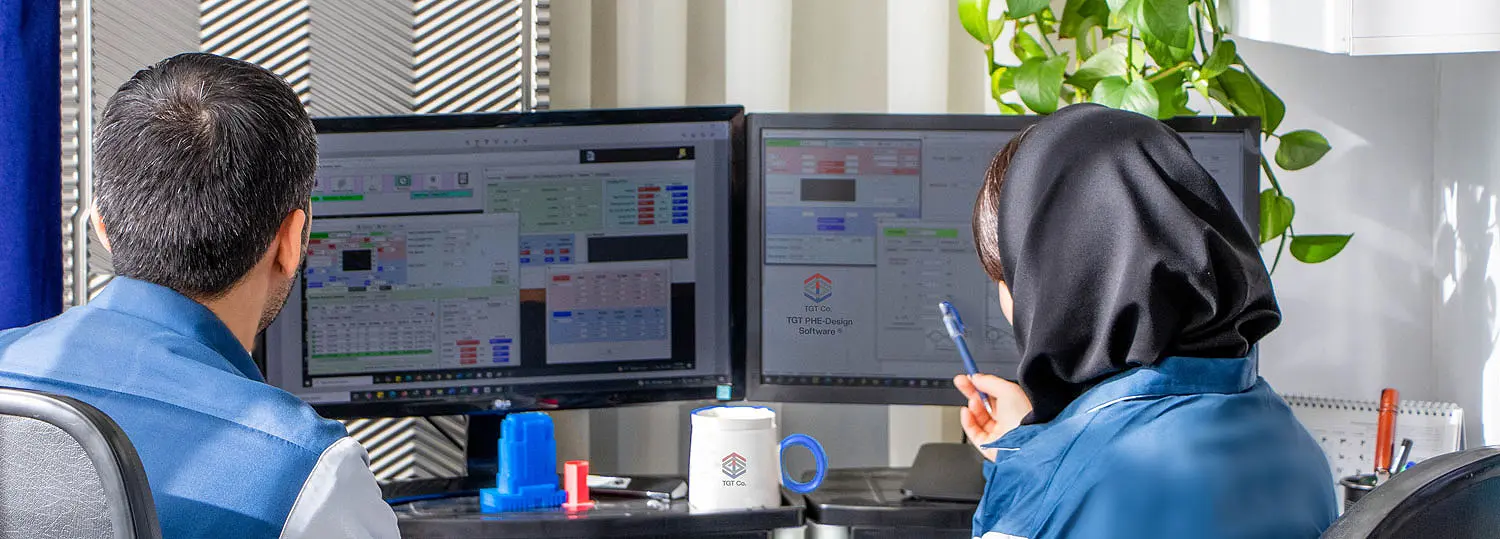

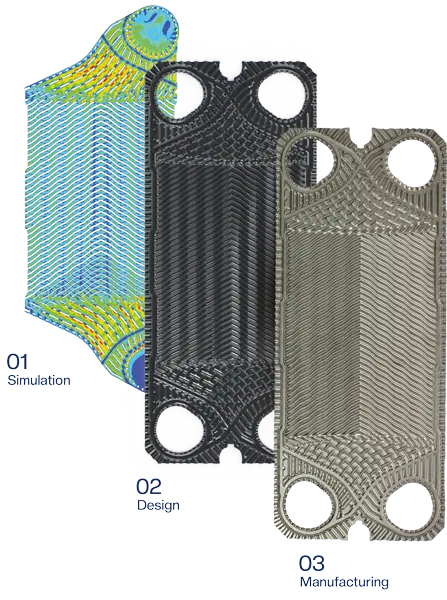

نرم‌افزار طراحی بهینه مبدل حرارتی صفحه‌ای (PHE)
یکی از حیاتی‌ترین حوزه‌های فنی در تولید مبدل‌های حرارتی صفحه‌ای، توانایی شبیه‌سازی فرآیندها و طراحی دقیق و کارآمد این مبدل‌ها است. در حال حاضر، این قابلیت محدود به چند کشور است. لازم به ذکر است که انتخاب نادرست یک مبدل حرارتی صفحه‌ای و طراحی نادرست یا ناکارآمد، به دلیل استفاده از نرم‌افزار نامناسب یا محاسبات نادرست، می‌تواند منجر به افزایش هزینه‌ها، اختلال در تولید و حتی خسارات جانبی شود – اگر سیال خطرناکی در مبدل وجود داشته باشد. شرکت طاها قالب، بر اساس دانش بومی توسعه یافته در داخل شرکت، برای اولین بار در خاورمیانه توانسته است نرم‌افزار تخصصی برای طراحی انواع مختلف مبدل‌های حرارتی صفحه‌ای را توسعه دهد و در کنار پیشگامان جهان در این زمینه قرار گیرد.
انتشارات تحقیق و توسعه
تولید و کیفیت
چرخه کامل تولید مبدل حرارتی صفحه‌ای
طاها قالب کنترل کاملی بر کل چرخه تولید مبدل حرارتی صفحه‌ای دارد. از طراحی اولیه تا مونتاژ نهایی، تمام اجزا در داخل شرکت مهندسی می‌شوند و عملکرد و سفارشی‌سازی مطلوب را تضمین می‌کنند. این رویکرد جامع امکان سفارشی‌سازی دقیق مبدل‌های حرارتی برای نیازهای فرآیندی خاص را فراهم می‌کند.

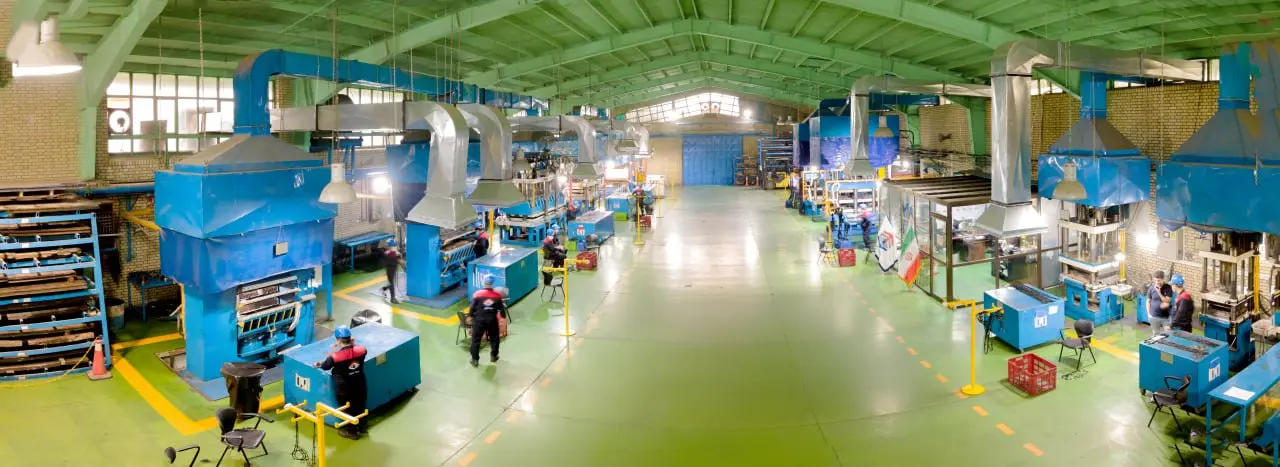

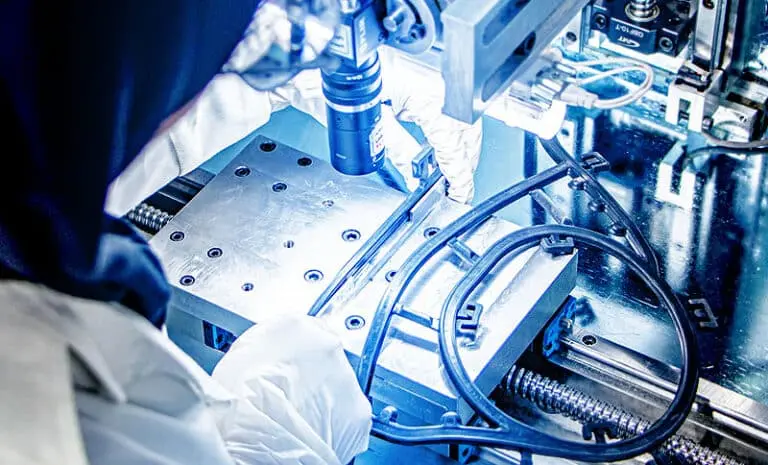

تولید واشر در داخل شرکت
طاها قالب تنها شرکتی در خاورمیانه است که کل چرخه تولید مبدل‌های حرارتی صفحه‌ای را از ابتدا تا انتها در یک مرکز واحد در بر می‌گیرد. این رویکرد جامع شامل تمام مراحل فرآیند تولید، از جمله: تهیه مواد اولیه، طراحی مهندسی مبدل حرارتی، طراحی قالب‌های صفحه و واشر، ساخت قالب، شکل‌دهی صفحه، تولید واشر، تولید قاب، جوش لیزری، کنترل کیفیت خودکار، مونتاژ و تست عملکرد است. تولید مبدل‌های حرارتی صفحه‌ای در داخل شرکت طاها قالب، همراه با کسب اعتماد مشتری و حفاظت از مالکیت معنوی آنها، امکان ارائه محصولاتی متناسب با نیازهای دقیق و حتی خاص هر مشتری را فراهم می‌کند. علاوه بر این، این رویکرد به طاها قالب قدرت می‌دهد تا مسئولیت کامل کیفیت و عملکرد محصولات خود را بر عهده بگیرد و رضایت بی‌دریغ مشتری را تضمین کند.
کنترل کیفیت دقیق
فرآیند تولید طاها قالب، از تهیه مواد اولیه تا مونتاژ نهایی، به طور دقیق توسط یک تیم تضمین کیفیت اختصاصی کنترل می‌شود. هر مرحله، از جمله شکل‌دهی صفحه، ماشینکاری، رنگ‌آمیزی و مونتاژ، برای اطمینان از رعایت بالاترین استانداردهای کیفیت نظارت می‌شود.
تکنیک‌های بازرسی پیشرفته، مانند بررسی‌های اتاق تاریک برای ابعاد و شکل صفحه، و تست‌های پیشرفته برای سختی و آب‌بندی واشر، برای مطابقت با معیارهای کیفیت جهانی استفاده می‌شوند.
آزمایشگاه‌های دارای گواهینامه ISO 17025

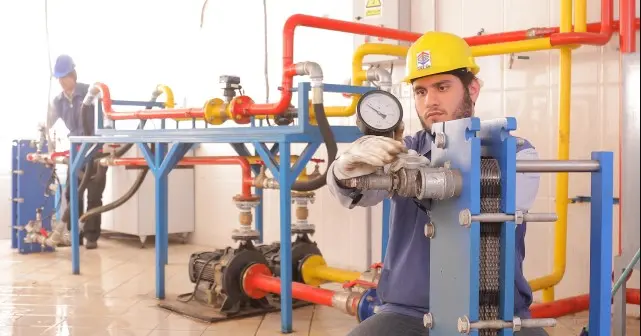

آزمایشگاه عملکرد مبدل حرارتی
آزمایشگاه عملکرد مبدل حرارتی
در طول طراحی و ساخت یک مبدل حرارتی صفحه‌ای، پس از تحلیل عددی و طراحی یک محصول جدید (طراحی جدید صفحات و واشر)، یک نمونه اولیه ساخته می‌شود و عملکرد آن در شرایط عملیاتی واقعی آزمایش می‌شود. طاها قالب یک آزمایشگاه صنعتی مبتنی بر تحقیق منحصر به فرد برای آزمایش عملکرد و بازده انرژی مبدل‌های حرارتی ایجاد کرده است. آزمایشگاه مبدل حرارتی طاها قالب تنها آزمایشگاه عملکرد مبدل حرارتی در کشور است که دارای گواهینامه ISO 17025 است.

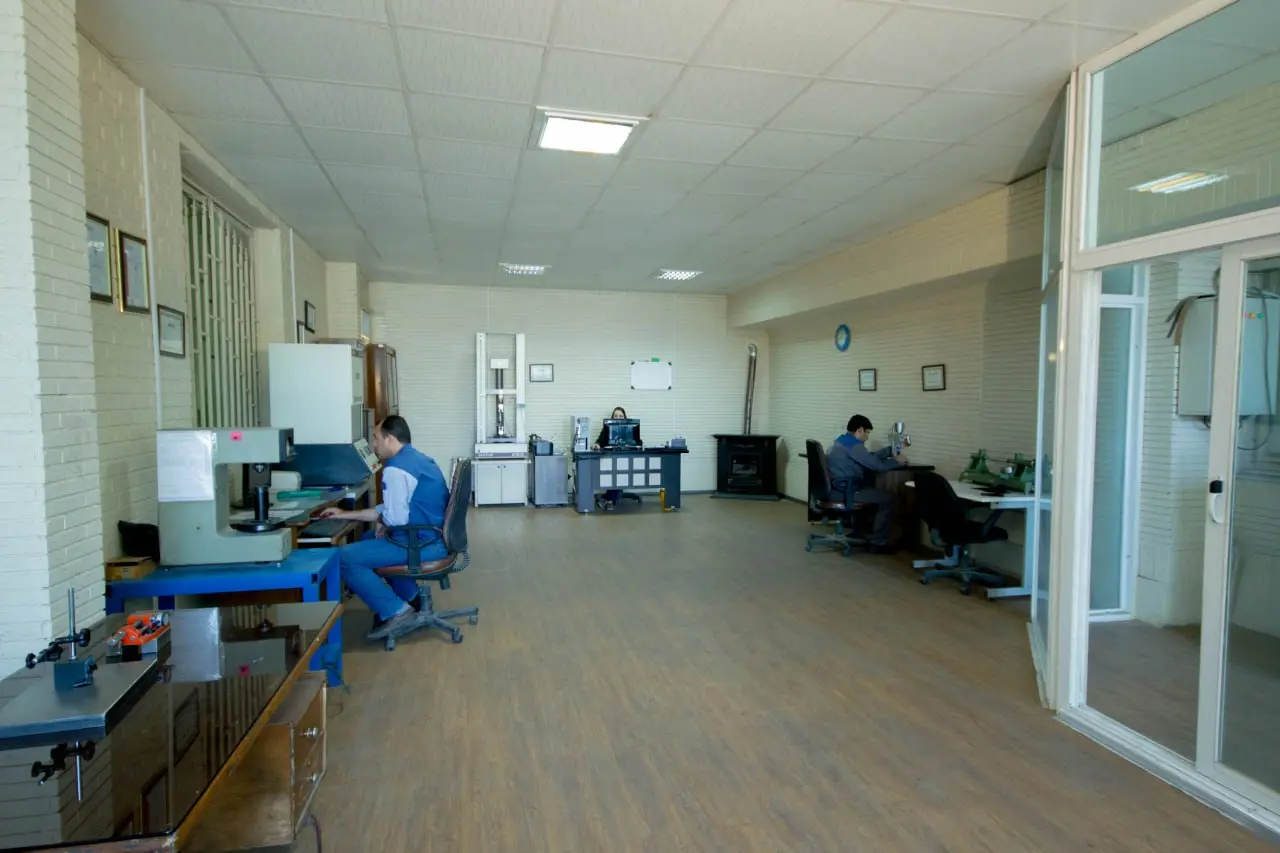

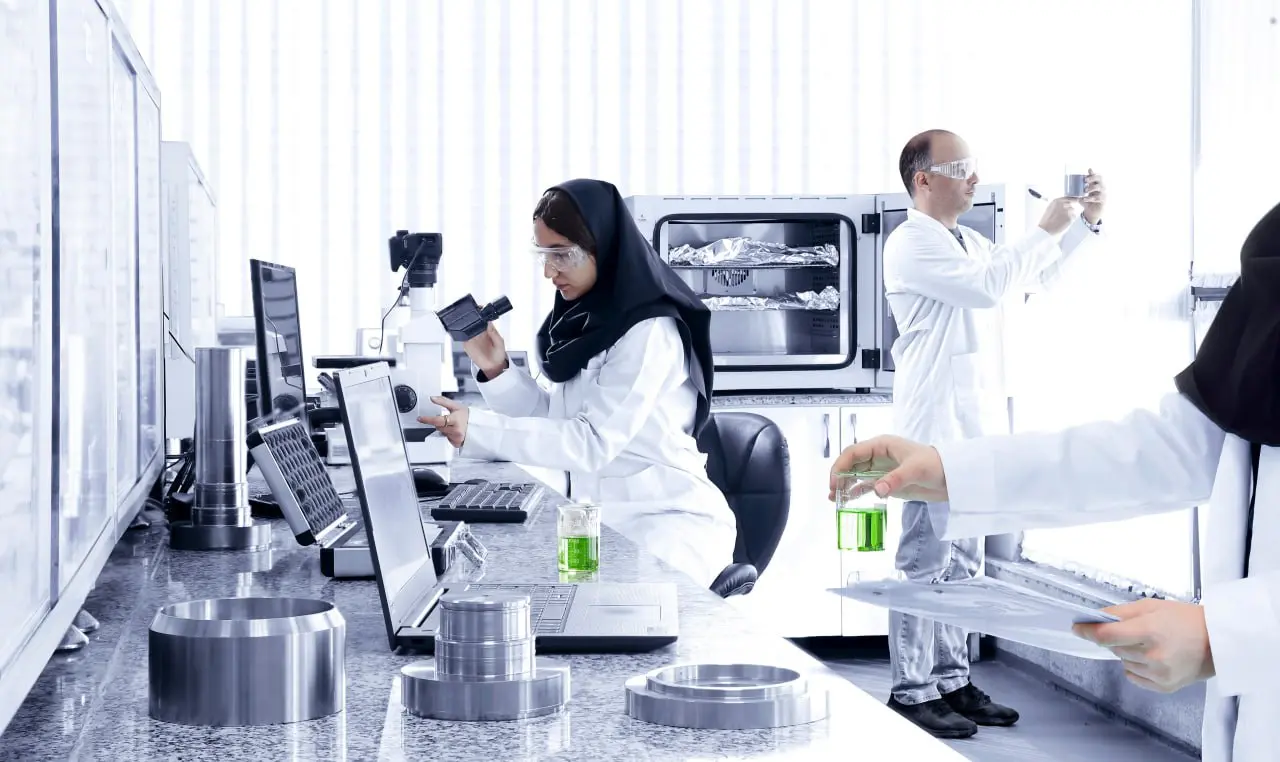

آزمایشگاه پلیمر و لاستیک
آزمایشگاه پلیمر و لاستیک
آزمایشگاه تخصصی پلیمر و لاستیک طاها قالب برای کنترل پارامترهای کیفیت و همچنین گسترش تنوع محصولات پلیمری در صنایع نفت، گاز و پتروشیمی تاسیس شده است. این آزمایشگاه با بهره‌گیری از اعضای هیئت علمی، مهندسان متخصص و دستگاه‌های تست پیشرفته بر اساس استانداردهای ملی و بین‌المللی از جمله کاربردی‌ترین تست‌های صنایع پلیمر و لاستیک، گواهینامه ISO 17025 را کسب کرده است. این آزمایشگاه دارای تجهیزات ویژه برای تعیین عمر واشرهای مبدل‌های حرارتی صفحه‌ای به منظور بهبود طول عمر آنها است.
آزمایشگاه متالوگرافی و تست‌های غیر مخرب
آزمایشگاه متالوگرافی و تست‌های غیر مخرب
انواع مختلف فرآیندهای تولید مانند ماشینکاری، جوشکاری، روکش کاری نیاز به متالوگرافی و بررسی میکروسکوپی برای دستیابی به خواص مطلوب آلیاژها و فلزات مانند چقرمگی، سختی و استحکام کششی دارند. برای اطمینان از کیفیت قطعات تولید شده، تست‌های غیر مخرب اجتناب ناپذیر است. به همین منظور، آزمایشگاه متالوگرافی و تست‌های غیر مخرب (NDT) تجهیز شده و می‌تواند خدمات مختلف متالوگرافی و تست‌های غیر مخرب را انجام دهد. این آزمایشگاه نیز به دلیل تخصص و تجهیزات تخصصی خود گواهینامه ISO 17025 را دریافت کرده است.
زمان تحویل

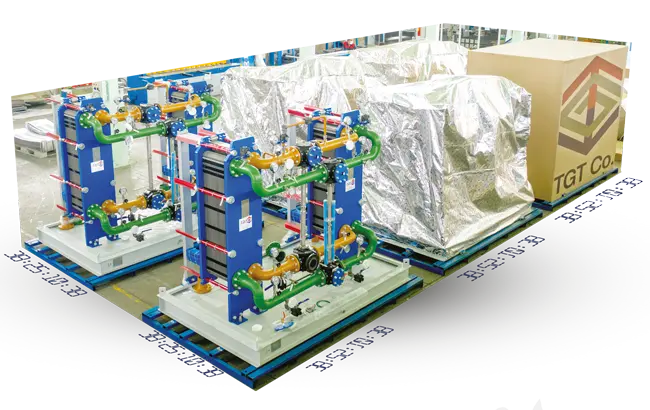

تاسیسات صنعتی با مشکلات حیاتی مبدل حرارتی که با قطعی‌های غیرمنتظره مواجه می‌شوند، می‌توانند ضررهای روزانه بسیار زیادی، اغلب بیش از میلیون‌ها دلار، متحمل شوند. با توجه به حساسیت زمانی در عملکرد واحدها، ما به دلیل داشتن چرخه تولید کامل، سریع‌ترین در خاورمیانه هستیم.
یکی از مزایای اصلی تولید کاملاً داخلی محصولات شرکت طاها قالب، کنترل دقیق و سریع چرخه تولید است که مزیت اصلی آن تولید سریع و خودکار محصولات است. این امر بدون داشتن یک سیستم مدیریت پروژه یکپارچه امکان پذیر نیست.
خدمات (24/7)
بزرگترین مرکز تخصصی تعمیر مبدل حرارتی در خاورمیانه

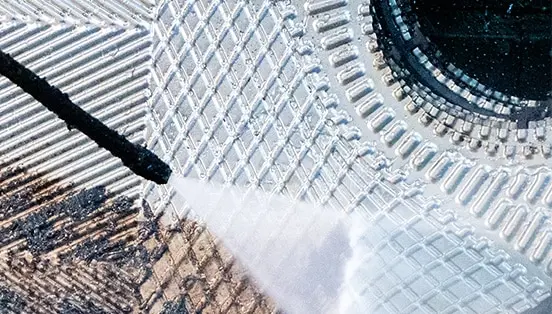

مرکز خدمات تعمیر و نگهداری طاها قالب بزرگترین مرکز تخصصی تعمیر مبدل‌های حرارتی در کشور است. مهندسان متخصص می‌توانند مبدل‌های حرارتی واشر دار، نیمه جوشی و جوشی را در سایت‌های مرکز خدمات ما جدا، تعمیر، بازسازی و تمیز کنند. کارشناسان فنی در ابتدا تمام قسمت‌های مبدل حرارتی صفحه‌ای را بررسی می‌کنند. پس از آن قطعات آسیب دیده بلافاصله با قطعات جدید جایگزین می‌شوند، مبدل حرارتی مونتاژ شده توسط تجهیزات تست هیدرواستاتیک مطابق با API 662 یا سایر استانداردها آزمایش می‌شود. پس از آزمایش، تکنسین‌های خدمات ما مبدل‌های حرارتی صفحه‌ای را برای بسته‌بندی، بارگیری و ارسال به مقصد آماده می‌کنند.
